一、概述

ZCQT 系列部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于控制蝶閥、球閥、旋塞閥等做 90°回轉的閥門。該產品替代同規格的 QB 系列產品，體積小、重量輕，具有高效率、高可靠性、高防護性能、低噪音等特點。可現場操作，也可遠距離控制?？蓮V泛用于石油、化工、發電廠、水處理、造紙等各行業。
該產品的防護等級為 IP67，隔爆型產品（型號中有 Ex）的隔爆等級為 dⅡBT4。本說明書適用于普通型產品。若有其它特殊功能時，將向您提供相應的“附加說明”。

二、技術參數

a)本產品符合 JB/T8528 – 97《普通型閥門電動裝置技術條件》的規定。
b)產品為戶外型，其防護等級為 IP67。
c)環境溫度：-30～70℃。
d)海拔高度不大于 1000m。
e)環境相對濕度不大于 90％（25℃時）
f)工作環境中不含強腐蝕性介質。
g)不得在有爆炸性混合氣體的環境中使用。
h)產品為短時工作制，額定時間 10min.
i)無強烈振動工況。

三、主要結構和功能簡介

a)電動機：選用 220V 單相電機或 380V 三相 YDF 閥門專用電機。
b)減速機構：為兩級蝸輪、蝸桿減速機構。
c)行程控制及位置指示機構：從輸出軸直接引出凸輪軸作 90°回轉，限位凸輪也作90°回轉進行行程控制。開度指示牌與凸輪軸同軸，作 90°回轉進行閥位指示。
d)轉矩控制機構：用于控制電裝轉矩的大小。由開、關兩方向凸輪及微動開關組成。
e)手—電動切換及手動機構：為半自動電動優先式，搬動切換手柄完成切換后即可進行手輪操作。當電動操作時，切換手柄自動復原。

四、電裝與閥門的連接

4.1 閥桿接頭（帶 4 個螺釘）的連接
△取下閥桿接頭，使用“L”扳手，將閥桿接頭取下。
△加工閥桿接頭，按閥桿的軸徑、鍵的尺寸，加工閥桿接頭的孔和鍵槽，鍵槽的方向和位置應與閥桿接頭的4個螺孔方向之一對齊。
△重新安裝閥桿接頭。（電裝在閥門上的安裝位置有4種，用戶可根據需要選擇其中之一）
△檢查電裝的開關方向是否與閥門所要求的開關方向一致。
△將閥桿接頭插入輸出軸孔，并使用“L”扳手，擰緊4條緊固螺釘。
4.2 漸開線花鍵接頭的連接
△取下花鍵接頭，按閥桿的軸徑、鍵的尺寸，加工閥桿接頭的孔和鍵槽。
△將加工好的閥桿接頭按閥桿鍵槽方向放至輸出軸內，如不合適可延圓周轉動1齒進行角度微調。

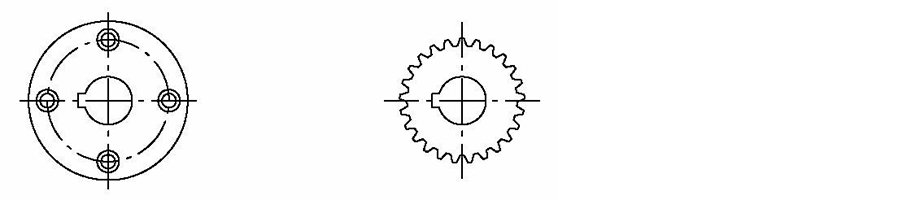

閥桿接頭如圖所示：
